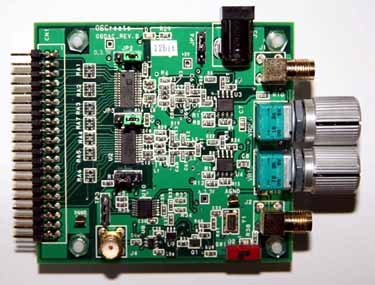

DAC MODULE

FPGAボード（例：　弊社ボードまたはXILINX Spartan3スタータキットXC3S1000: Digilent社製）に接続できるDACボード

（出力信号レベルを可変することが可能です）

　　　　　　　　　　　
　　　　　　　　　　　
仕様：　　　　　　　詳しくはこちら

（その他、お客様のボードに対応したインタフェースでの設計が可能です）

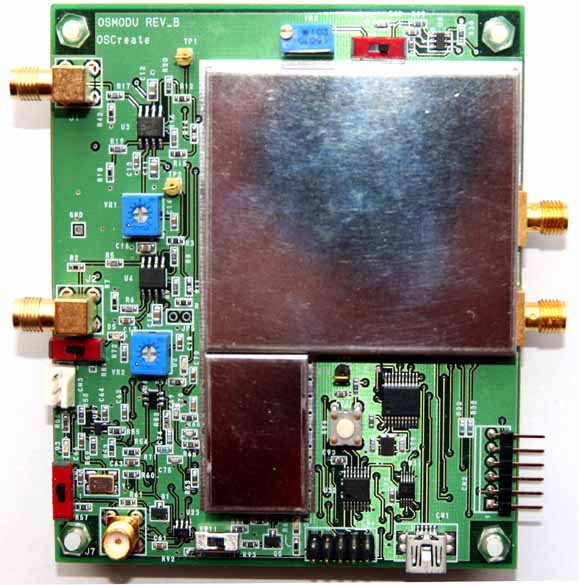

MODULATOR

DACボードの出力とSMAコネクタにて直結できます

内部、外部のローカル信号を選択することができ、また、基準信号についても内部、外部基準を選択可能です

出力信号レベルを可変することが可能です

MODULATOR出力でEVMを測定する場合は、入力のI/Q信号とローカル基準信号とを同期させることが必要です

仕様：　　　　　　　詳しくはこちら

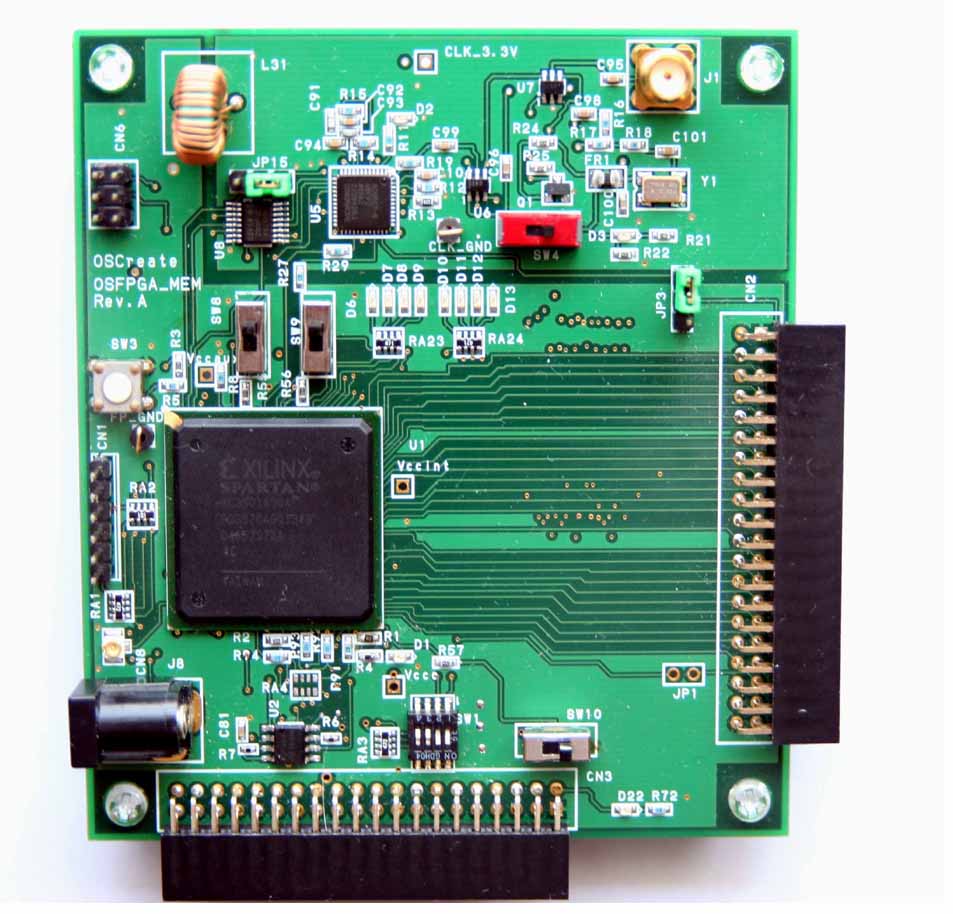

FPGA Board
右側コネクタにDACボード、下側コネクタにFPGA I/Fボードを接続します
高性能なCLOCK 発生器をボード上に載せており、外部からクロック周波数を変更できます

仕様：　　　　　　　詳しくはこちら

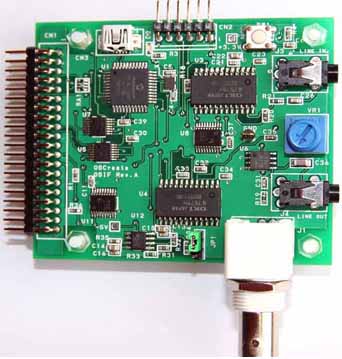

FPGA Interface

FPGA内に構築された機能のパラメータを設定し、FPGAに信号を入力、またはFPGAから出力された信号を
取り出すために設計されたインターフェースボード

仕様：　　　　　　　詳しくはこちら

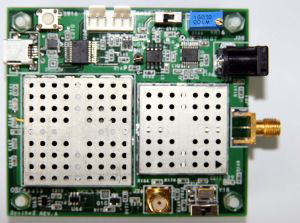

Synthesizer

PC からのコントロールにより、各周波数帯の周波数を出力します
（写真のシールドケースは変更します）

オプションにより出力レベルを可変できます
（シールドケースは簡易的なものです）

電源は２系統　（USBまたはDC-JACK)

仕様：　詳しくはこちら

ご注意：　外観は参考例です。　予告なく変更される場合があります。　
　　　　　　詳細はお問い合わせください。　(「CONTACT」のコーナー)
